Sửa máy CNC MORISEIKI NV5000 Lỗi EX 560
⚠️ LƯU Ý: Lỗi EX 560 trên máy CNC MORISEIKI NV5000 liên quan đến điều kiện xác nhận của cảm biến cấp hơi . Khi tín hiệu cảm biến không đúng trạng thái yêu cầu, máy có thể không cho phép thực hiện một số chu trình hoặc không thể tiếp tục vận hành.
I. Sửa máy CNC MORISEIKI NV5000 lỗi EX 560

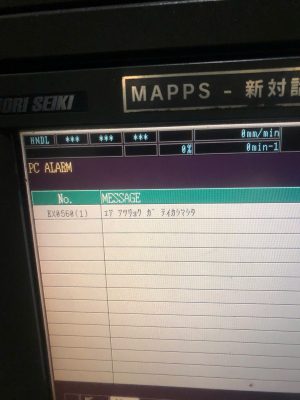

Alarm EX560
Trong quá trình vận hành máy CNC MORISEIKI NV5000, máy có thể xuất hiện cảnh báo EX 560 và dừng hoạt động. Đây là một trong những lỗi cần kiểm tra cả phần điện điều khiển, cảm biến và hệ thống khí.
Khi gặp lỗi, người vận hành không nên chỉ xóa alarm rồi tiếp tục chạy máy. Cần xác định nguyên nhân khiến tín hiệu điều kiện của cảm biến.
II.Alarm EX 560 trên MORISEIKI NV5000 liên quan đến gì?
Lỗi EX 560 có thể xuất hiện khi điều kiện liên quan đến cảm biến cấp hơi bên ngoài chưa được đáp ứng.
Hệ thống có thể yêu cầu một hoặc nhiều điều kiện như:
- Có áp suất khí/hơi cấp vào máy.
- Van cấp khí/hơi hoạt động đúng.
- Cảm biến áp suất hoặc cảm biến xác nhận cấp hơi hoạt động.
- Tín hiệu cảm biến ON/OFF được đưa chính xác về mạch điều khiển.
- Không có lỗi mất tín hiệu từ cảm biến hoặc dây dẫn.
⚠️ Không nên thay cảm biến ngay khi chưa kiểm tra tín hiệu. Nguyên nhân có thể nằm ở cảm biến, dây điện, nguồn cấp, relay trung gian, đầu nối hoặc tín hiệu PLC.
III. Quy trình kiểm tra lỗi EX 560

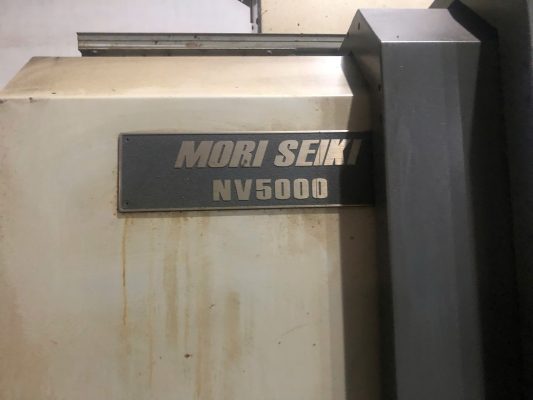

Phay Moriseiki NV5000
Khi MORISEIKI NV5000 báo EX 560, kỹ thuật viên có thể kiểm tra theo trình tự từ đơn giản đến chuyên sâu.
1. Kiểm tra nguồn cấp hơi bên ngoài
Trước tiên cần kiểm tra hệ thống cấp hơi/khí vào máy:
- Áp suất khí có đủ hay không.
- Van cấp khí có mở hay không.
- Đường ống có bị gập hoặc rò rỉ không.
- Bộ lọc khí có bị nghẹt không.
- Áp suất có bị tụt khi máy hoạt động hay không.
Nếu áp suất không đạt yêu cầu, cảm biến có thể không chuyển trạng thái và máy tiếp tục báo lỗi.
2. Kiểm tra cảm biến cấp hơi
Kiểm tra trực tiếp cảm biến liên quan đến điều kiện cấp hơi bên ngoài.
Có thể kiểm tra:
- Nguồn cấp cho cảm biến.
- Đèn báo trạng thái trên cảm biến.
- Tín hiệu OUT của cảm biến.
- Điểm đấu dây.
- Jack cắm và đầu nối.
- Dây tín hiệu có bị đứt hoặc chạm chập không.
Nếu cảm biến đã có áp suất nhưng tín hiệu OUT không thay đổi, cần kiểm tra khả năng cảm biến bị hỏng hoặc cài đặt ngưỡng áp suất chưa phù hợp.
3. Kiểm tra tín hiệu trên mạch điều khiển
Nếu cảm biến hoạt động bình thường, tiếp tục kiểm tra tín hiệu đi vào hệ thống điều khiển của máy.
Cần xác định:
Cảm biến → dây tín hiệu → I/O board → CNC → EX 560 Alarm
Một lỗi rất dễ gặp là cảm biến vẫn hoạt động nhưng tín hiệu không truyền được đến PLC do:
- Đứt dây.
- Lỏng terminal.
- Tiếp điểm relay bị lỗi.
- Jack kết nối .
- Mất nguồn 24VDC.
- Tín hiệu ON/OFF logic.
